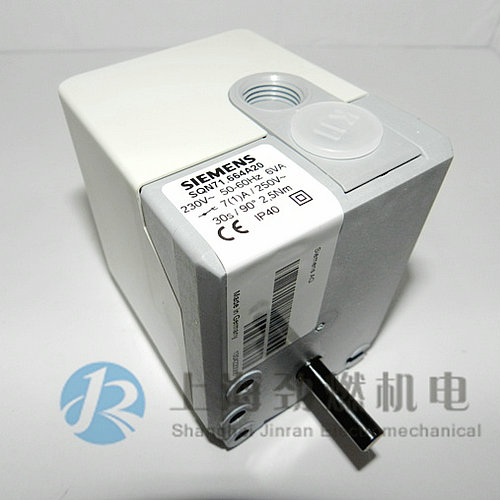

SQN71.664A20 西门子(Siemens)风门执行器

公司供应德国原装西门子SIEMENS伺服马达SQM系列，SQN系列等型号燃烧器伺服电机，型号齐全，库存充裕，价格实惠，欢迎垂询！咨询电话：021-56669131

在线咨询
产品介绍

加工定制：否                              品牌：Siemens/西门子 型号：SQN71.664A20
产品用途：燃烧器风门控制 驱动能源：电动执行器 90度行程时间：30秒
转向：顺时针                                             扭矩：2.5Nm



SQN70 / SQN71...系列风门执行器

品牌：SIEMENS（西门子）

产地：德国
产品介绍
电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。

  • 此系列最大扭距2.5 Nm

  • 运行时间：

    • SQN70... / SQN71... 4 ... 30 s

    • SQN74... / SQN75... 4 ... 60 s



  • 顺时针或逆时针旋转

    • 带有智能电子单元

    • 可选轴型号



  • 有两个限位和两个继电器; SQN70... / SQN71...的两个和SQN74... / SQN75...中的一个可以精确调节

  • SQN70... / SQN71...可直接替代SQN30... / SQN31...
型号表

SQN70...系列转向：逆时针
接线图 轴号 90º运行时间 常规扭距 保持扭距 继电器个数 外壳长度 220V-15%...

240V+10%

50...60Hz

 SQN7...可替代
No No s Nm Nm Pieces mm 型号 型号
4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A2700
6 0 4 1.5 0.7 2 80 SQN70.264A20 SQN30.102A2700
9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A2700
4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A3500
9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A3500
2 0 12 2.5 1.2 2 117 SQN70.424A20
6 0 12 2.5 1.2 2 117 SQN70.464A20
6 0 30 2.5 1.3 2 80 SQN70.664A20 SQN30.401A2700
6 3 30 2.5 1.3 2 80 SQN70.664A23 SQN30.402A2730
2 0 4 1.5 0.7 2 117 SQN70.224A20

SQN71...系列转向：顺时针
接线图 轴号 90º运行时间 常规扭距 保持扭距 继电器个数 外壳长度 220V-15%...

240V+10%

50...60Hz

 SQN7...可替代
No No s Nm Nm Pieces mm 型号 型号
4 0 4 1.5 0.7 2 117 SQN71.244A20 SQN31.121A2700
4 3 4 1.5 0.7 2 117 SQN71.244A23 SQN31.121A2730
4 6 4 1.5 0.7 2 117 SQN71.244A26 SQN31.121A2760
6 0 4 1.5 0.7 2 80 SQN71.264A20 SQN31.101A2700
9 0 4 1.5 0.7 2 117 SQN71.294A20 SQN31.111A2700
9 6 4 1.5 0.7 2 117 SQN71.294A26 SQN31.111A2760
2 0 12 2.5 1.2 2 117 SQN71.424A20
5 0 12 2.5 1.2 2 117 SQN71.454A20
6 0 30 2.5 1.3 2 80 SQN71.664A20 SQN31.401A2700
6 6 30 2.5 1.3 2 80 SQN71.664A26 SQN31.401A2760
9 0 30 2.5 1.3 2 117 SQN71.694A20 SQN31.411A2700
9 3 30 2.5 1.3 2 117 SQN71.694A23 SQN31.411A2730
注：高外壳的可以安装电位计
技术参数
主要参数
主电压 AC220V -15%...AC240V +10%
主频率 50...60Hz ±6%
功率 6VA
保护 N to VDE0875
旋转角度 最大160°，比例范围0...130°
限位开关数 2
辅助开关数 SQN70...SQN71...=2
SQN74...SQN75...=4
轮盘颜色 号码
红 I
蓝 II
橙 III
黑 IV
可精确调节的开关
SQN70...SQN71... II和III
SQN74...SQN75... III
保护等级 IP40
重量 500g
环境条件
运输环境 IEC 60 721-3-2
内部条件 class 2K2
机械条件 class 2M2
温度范围 -50...+60ºC
湿度 <95%
运行环境 IEC 60 721-3-3
内部条件 class 3K5
机械条件 class 3M2
温度范围 -20...+60ºC
湿度 <95%
不得进水
