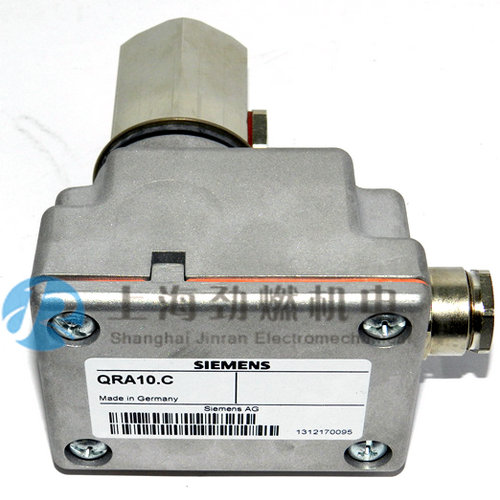

QRA10.C 德国西门子SIEMENS 火焰探测器

火焰探测器与西门子燃烧控制器配合使用，用于燃气或燃油火焰的监测。

火焰探测器用于监测燃气火焰、黄色或蓝色燃油燃烧火焰以及点火火花的校对。

这种类型的火焰探测器监测燃气或燃油火焰放出的 UV 辐射产生的火焰信号。
辐射探测器是一个带 2 个电极的 UV 光电管，当它被光谱中 190...270 nm 范围的光照射
时便会点燃，从而启动火焰探测器电路内的电流。
UV 不会对燃烧室内灼热的耐火砖,日光或照明光线产生反应。

火焰探测器 QRA10... 构造设计如下：

以印模压铸的铝铸外壳带一个安装连接件(D)以及冷却风的连接件。 这个探测器的外壳有一个卡口装置，这保证它无论连接到安装连接件或是AGG06 玻璃固定器都是安全的。安装连接件可以用螺丝拧紧到一个观测管或是AGG07 球状顶。如果要使用其他探测器电缆，Pg电缆密封管可以移动和替换。

The flame detectors are used for the supervision of gas flames, yellow- or blue-burning oil flames and for ignition spark proving.

• With this type of flame supervision, the UV radiation emitted by gas or oil flames is used to generate the flame signal.

• The radiation detector consists of a UV-sensitive cell with 2 electrodes, which ignite when illuminated with radiation in the 190...270 nm range of the spectrum, thereby triggering a current in the flame detector circuit.

• The UV cell does not respond to glowing firebrick in the combustion chamber, daylight or light from the boiler room illumination.
