火焰探测器与西门子燃烧控制器配合使用,用于燃气或燃油火焰的监测。
火焰探测器用于监测燃气火焰、黄色或蓝色燃油燃烧火焰以及点火火花的校对。
这种类型的火焰探测器监测燃气或燃油火焰放出的 UV 辐射产生的火焰信号。
辐射探测器是一个带 2 个电极的 UV 光电管,当它被光谱中 190...270 nm 范围的光照射
时便会点燃,从而启动火焰探测器电路内的电流。
UV 不会对燃烧室内灼热的耐火砖,日光或照明光线产生反应。

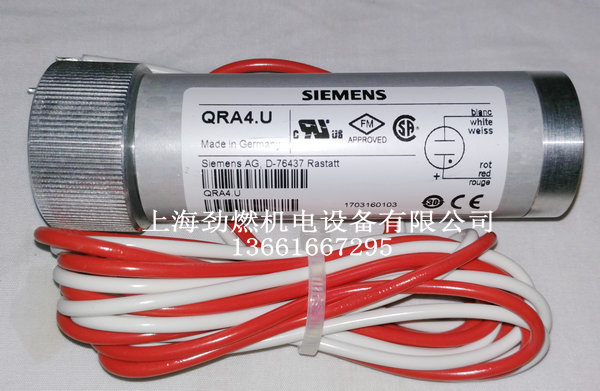

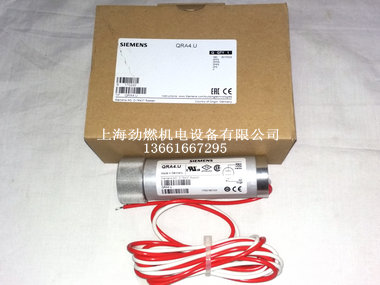

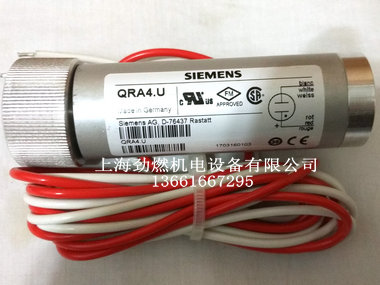

火焰探测器QRA4.U为铝制外壳,带有3/4“-14NPSM内螺纹,用于将火焰探测器安装到燃烧器或者锅炉上。连接线大约1.8m。电气连接端为1/2”-14NPSM内螺纹,同时需要一个电线保护套管。
技术参数 |
主要参数 |
UV单元平均寿命 |
10000小时(在50oC) |
保护等级 |
IP54 |
重量 |
180g |
|
|
环境条件 |
运输环境 |
IEC 60 721-3-2 |
内部条件 |
class 2K2 |
机械条件 |
class 2M2 |
温度范围 |
-20...+60oC |
湿度 |
<95% |
运行环境 |
IEC 60 721-3-3 |
内部条件 |
class 3K5 |
机械条件 |
class 3M2 |
温度范围 |
-20...+60oC |
湿度 |
<95% |
不得进水 |
|
|
|
