公司供应德国原装西门子SIEMENS伺服马达SQM系列,SQN系列等型号燃烧器伺服电机,型号齐全,库存充裕,价格实惠,欢迎垂询!咨询电话:021-56669131

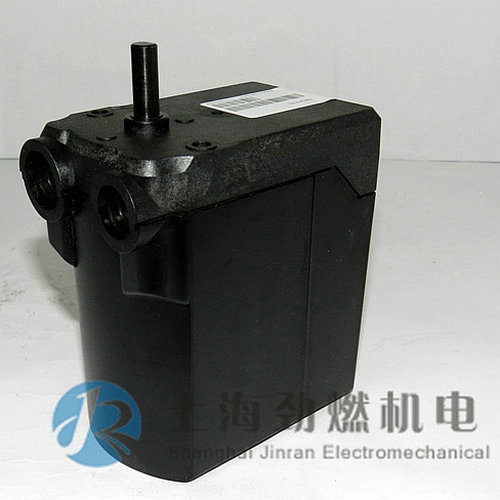

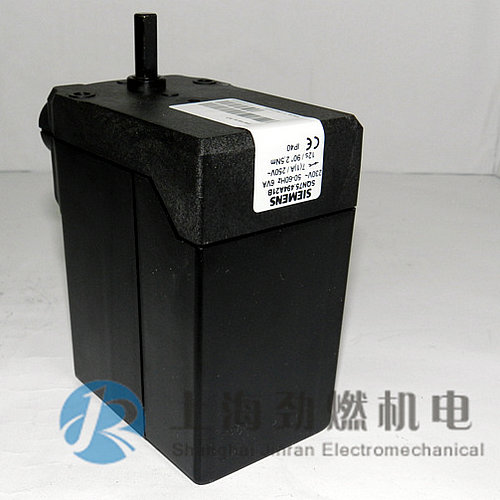

加工定制:否 | 品牌:Siemens/西门子 | 型号:SQN75.494A21B |
产品用途:燃烧器风门控制 | 驱动能源:电动执行器 | 90度行程时间:12秒 |
扭矩:2.5Nm | 适用机型:BG700-2 |
SQN74 / SQN75...系列风门执行器
产地:德国
产品介绍 | |
|
|
型号表 | |
SQN75...系列转向:顺时针 |
||||||||
接线图 | 轴号 | 90º运行时间 | 常规扭距 | 保持扭距 | 继电器个数 | 外壳长度 |
220V-15%...
240V+10% 50...60Hz |
SQN7...可替代 |
No | No | s | Nm | Nm | Pieces | mm | 型号 | 型号 |
4 | 1 | 4 | 1.5 | 0.7 | 3 | 115 | SQN75.244A21B | |
5 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.254A21B | |
9 | 1 | 4 | 1.5 | 0.7 | 1 | 115 | SQN75.294A21B | |
3 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN75.436A21B | |
9 | 1 | 12 | 2.5 | 1.2 | 1 | 115 | SQN75.494A21B | |
2 | 1 | 30 | 2.5 | 1.3 | 2 | 115 | SQN75.624A21B | |
6 | 1 | 30 | 2.5 | 1.3 | - | 115 | SQN75.664A21B | |
SQN74...系列转向:逆时针 |
||||||||
接线图 | 轴号 | 90º运行时间 | 常规扭距 | 保持扭距 | 继电器个数 | 外壳长度 |
220V-15%...
240V+10% 50...60Hz |
SQN7...可替代 |
No | No | s | Nm | Nm | Pieces | mm | 型号 | 型号 |
2 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.224A21 | |
4 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.244A21 | |
9 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.294A21 | |
2 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN74.424A21 | |
4 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN74.444A21 | |
9 | 1 | 30 | 2.5 | 1.3 | 2 | 115 | SQN74.694A21 | |
6 | 1 | 60 | 2.5 | 1.3 | 2 | 115 | SQN74.864A21 |
注:高外壳的可以安装电位计
