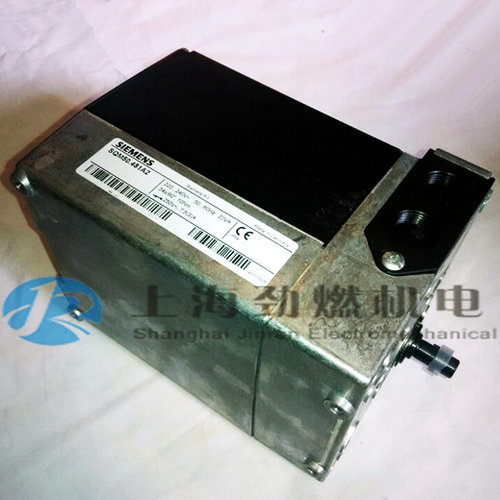

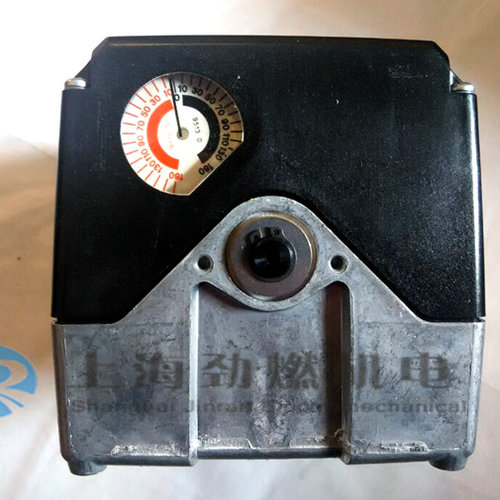

SQM5...系列风门马达
品牌：SIEMENS（西门子）
产地：德国
|
|
产品介绍 |
SQM5...系列执行器可用于驱动从中型到大型燃烧器的燃气和空气风门。
-
最大扭距可达40Nm
-
运行时间从10s到90s
-
可装1或者2个轴。轴可更换或分离
-
可装用于比例调节设计，测量连续信号反馈和控制的电子模块
-
内部和外部的位置指示
|
|
|
型号表 |
|
运行时间 |
辅助开关（包括2个限位开关） |
轴号 |
最大扭距 |
220V-240V,
50...60Hz
|
|
s/90° |
s/130° |
只 |
AGA58.no |
/Nm2 |
型号 |
|
15 |
22 |
8 |
1 |
10 |
SQM50.381A2 |
|
15 |
22 |
8 |
3 |
15 |
SQM50.383A2 |
|
30 |
43 |
8 |
1 |
10 |
SQM50.481A2 |
|
30 |
43 |
8 |
3 |
15 |
SQM50.483A2 |
|
30 |
43 |
8 |
3 |
15 |
SQM50.381A2Z3 |
|
60 |
87 |
8 |
1 |
10 |
SQM50.681A2 |
|
30 |
43 |
8 |
2 |
20 |
SQM53.481A2 |
|
45 |
65 |
8 |
2 |
20 |
SQM53.581A2 |
|
30 |
43 |
8 |
9 |
25 |
SQM53.489A2 |
|
30 |
43 |
8 |
2 |
20 |
SQM54.482A2 |
|
30 |
43 |
8 |
2 |
20 |
SQM54.482A203 |
|
45 |
65 |
8 |
- |
25 |
SQM54.580A2 |
|
60 |
87 |
8 |
7 |
40 |
SQM56.687A2 |
|
60 |
87 |
8 |
7 |
40 |
SQM56.687A2Z3 |
|
|
|
技术参数 |
|
主要参数 |
|
主电压 |
AC220V -15%...AC240V +10% |
|
主频率 |
50...60Hz ±6% |
|
功率 |
20VA |
|
保护 |
N to VDE0875 |
|
旋转角度 |
0...160° |
|
保护等级 |
IP54 |
|
限位开关数 |
2 |
|
辅助开关数 |
6 |
|
重量 |
3300g |
|
|
|
环境条件 |
|
运输环境 |
IEC 60 721-3-2 |
|
内部条件 |
class 2K2 |
|
机械条件 |
class 2M2 |
|
温度范围 |
-50...+60ºC |
|
湿度 |
<95% |
|
运行环境 |
IEC 60 721-3-3 |
|
内部条件 |
class 3K5 |
|
机械条件 |
class 3M2 |
|
温度范围 |
-20...+60ºC |
|
湿度 |
<95% |
|
不得进水 |
|
|
