加工定制:否 | 品牌:BergerLahr/百格拉, Schneider/施耐德 | 型号:STA13 B0.36/8 3N30 L |
产品用途:控制燃烧器风门 | 驱动能源:电动执行器 | 保持扭矩:0.6Nm |
最大扭矩:1Nm | 行程时间:13秒 |

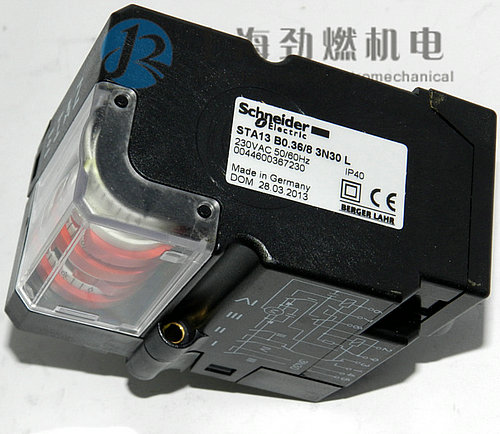

STA13 B0.36/8 3N30 L伺服马达/风门执行器
品牌:BERHER LAHR(百格拉)/ Schneider(施耐德) 产地:德国 *BerherLahr公司已经被Scheider公司并购,现为施耐德公司旗下品牌!
此型号伺服马达专用于意大利BALTUR/百得燃烧器上 |
产品描述 |
Berher Lahr品牌伺服马达分为STM, STA, STE三个系列。他们可以用于精确控制风门、阀门等的开度。在紧凑型的伺服马达内部有马达、齿轮组、控制单元组成。
伺服马达STE系列由模拟信号 (电流或电压) 进行控制。可通过模拟信号设置轴的旋转角度。操作范围,可以自由地在0和90°之间的定义。在界定的工作范围内,可以选择任何的旋转角度。根据版本,设定值可以设置作为一个从0到10V的电压信号或从4至20毫安的电流信号。运行范围的限制也可以由两个极限开关得到保障。新STE数字式已经上市,供电电压为24V。
STA系列伺服马达可以有3个、4个或者5个凸轮。其中两个凸轮用于设置最大和最小限制位置,其他的凸轮用于控制外部设备。这些凸轮都是连续可调的。STA系列伺服马达还可有1或2个继电器。通过这些继电器控制开关控制马达。STA执行器通常用于控制燃气和燃油燃烧器的风门控制。多样的接线方式可以和不同的标准燃烧器连接。STA系列执行器提供顺时针或者逆时针旋转方向的型号。
STM系列伺服马达的构造和STA系列相同。他们的区别只在于有无继电器。STM也同样有顺时针或者逆时针型号提供。
型号解析 |
例如 | STA13 B0.36/8 3N30 L |
|
|
产品类别:伺服马达(执行器) | |
|
|
执行器类型 | STA13 B0.36/8 3N30 L |
STE:电子式执行器 | |
STA:执行器带凸轮盘和继电器 | |
STM:执行器带凸轮盘 | |
|
|
90°运行时间 | STA13B0.36/8 3N30 L |
例如:13代表运行90°所需时间为13秒 | |
|
|
尺寸和箱体 | STA13B0.36/8 3N30 L |
B0,B1,B2,B3,Q3 | |
|
|
马达型号 | STA13 B0.36/83N30 L |
RSM36/8,RSM36/12,RSM37/6MRSM41/6,RSM42/6,RSM51/6 | |
|
|
运行程序和接线 | STA13 B0.36/83N30L |
例如3N30: | |
3:功能盘数量 | |
N:盘 | |
30:电路图 | |
|
|
旋转方向 | STA13 B0.36/8 3N30L |
R:右 | |
L:左 | |
|
|
电位计安装 | STA13 B0.36/8 3N30 L |
P:预备安装电位计 | |
POT:完全安装电位计 | |
没有:不装电位计 |
