| 加工定制：否 | 品牌：BergerLahr/百格拉, Schneider/施耐德 | 型号：STA4.5 B0.37/6 3N30 L |
| 产品用途：控制燃烧器风门 | 驱动能源：电动执行器 | 保持扭矩：1.5Nm |
| 最大扭矩：3Nm | 行程时间：4.5秒 |
|

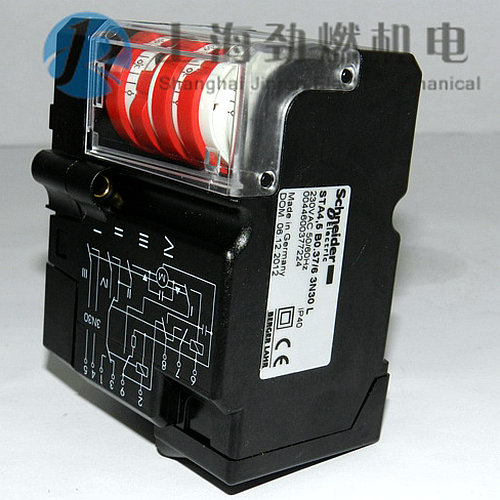

STA4.5 B0.37/6 3N30 L伺服马达(BERGER LAHR)(Schneider) 此型号为意大利UNIGAS/尤尼瓦斯燃烧器专用
|
| 产品描述 |
Berher Lahr品牌伺服马达分为STM, STA, STE三个系列。他们可以用于精确控制风门、阀门等的开度。在紧凑型的伺服马达内部有马达、齿轮组、控制单元组成。
伺服马达STE系列由模拟信号 （电流或电压) 进行控制。可通过模拟信号设置轴的旋转角度。操作范围，可以自由地在0和90°之间的定义。在界定的工作范围内，可以选择任何的旋转角度。根据版本，设定值可以设置作为一个从0到10V的电压信号或从4至20毫安的电流信号。运行范围的限制也可以由两个极限开关得到保障。新STE数字式已经上市，供电电压为24V。
STA系列伺服马达可以有3个、4个或者5个凸轮。其中两个凸轮用于设置最大和最小限制位置，其他的凸轮用于控制外部设备。这些凸轮都是连续可调的。STA系列伺服马达还可有1或2个继电器。通过这些继电器控制开关控制马达。STA执行器通常用于控制燃气和燃油燃烧器的风门控制。多样的接线方式可以和不同的标准燃烧器连接。STA系列执行器提供顺时针或者逆时针旋转方向的型号。
STM系列伺服马达的构造和STA系列相同。他们的区别只在于有无继电器。STM也同样有顺时针或者逆时针型号提供。
| 型号解析 |
| 例如 | STA4.5 B0.37/6 3N30 L |
|
|
|
| 产品类别：伺服马达（执行器） | |
|
|
|
| 执行器类型 | STA4.5 B0.37/6 3N30 L |
| STE：电子式执行器 | |
| STA：执行器带凸轮盘和继电器 | |
| STM：执行器带凸轮盘 | |
|
|
|
| 90°运行时间 | STA4.5B0.37/6 3N30 L |
| 例如：4.5代表运行90°所需时间为4.5秒 | |
|
|
|
| 尺寸和箱体 | STA4.5B0.37/6 3N30 L |
| B0,B1,B2,B3,Q3 | |
|
|
|
| 马达型号 | STA4.5 B0.37/63N30 L |
| RSM36/8,RSM36/12,RSM37/6,RSM41/6,RSM42/6,RSM51/6 | |
|
|
|
| 运行程序和接线 | STA4.5 B0.37/63N30L |
| 例如3N23： | |
| 3：功能盘数量 | |
| N：盘 | |
| 23：电路图号 | |
|
|
|
| 旋转方向 | STA4.5 B0.37/6 3N30L |
| R：右 | |
| L：左 | |
|
|
|
| 电位计安装 | STA4.5 B0.37/6 3N30 L |
| P：预备安装电位计 | |
| POT：完全安装电位计 | |
|
没有：不装电位计 |
|
