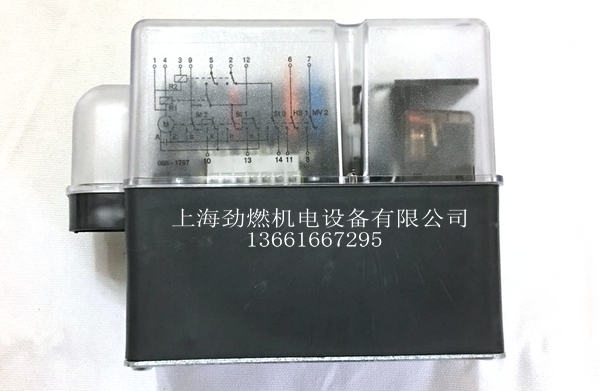

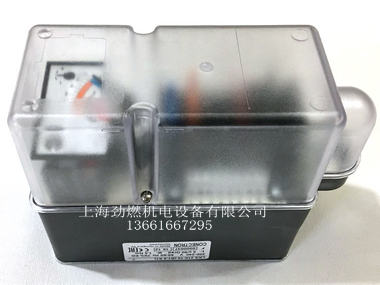

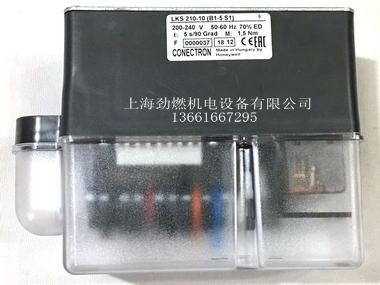

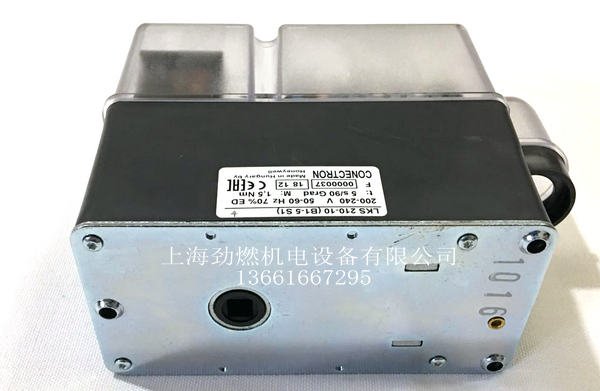

LKS210-10(B1-5S1)系列风门执行器
品牌：Honeywell（霍尼威尔） 产地：匈牙利 |
| 产品描述 |
LKS210-10(B1-5S1)系列风门执行器又称伺服马达、伺服电机。
用于控制燃烧器风门和燃气蝶阀的开度。
负载转矩：1.5Nm
保持扭矩：1.5Nm
供电电压：220-240V
旋转角度：90°
90°行程时间：5秒
此型号专用于意大利RIELLO/利雅路燃气燃烧器
使用此型号的燃烧器型号为GAS3/2，GAS4/2，GAS5/2，GAS6/2，GAS7/2
利雅路的产品编号为：3006311
伺服马达
伺服马达自动调节风门，确保燃气阀只在风门已在正确位置的情况下打开，并运行。
它大约在5s内旋转90度。
伺服马达有7 个凸轮，用 4 种不同颜色的指针调整。有一个刻度盘来指示刻度。
蓝针
这一指针设置停机时的风门位置。已由厂家预设为轴1 上的位置（A）P14 。它保证停机时风门全关已降低热损失。
如要在停机时将风门稍开一点，如用于冷却燃烧头，可将蓝针向左（增加）移一点，并起停燃烧器一次来检查，注意不要超过桔红色指针的位置。如要在停机时风门全关, 可将蓝针向右（减少）移一点，如图P14(A)所示到轴1 的位置。
桔红色指针
这个指针用于设定燃烧器在1 段火运行时的风门位置。移动这一指针可改变风门开度，左为增加，右为减少。这一指针的调整可在燃烧器运行时进行。风门会随指针的改变而改变开度。
红色指针
这一指针用于设定燃烧器在出力运行时的风门位置。移动这一指针可改变风门开度，左为增加，右为减少。这一指针的调整可在燃烧器运行时进行。风门会随指针的改变而改变开度。
黑指针
这一指针确定到出力气阀的开启时间。它必须在红针前桔红指针后动作。它不能同红针同时动，这会让气阀可能会根本不打开。也不能在桔红指针刚动就动作，这会形成缺氧燃烧。
禁止黑指针与桔红指针同时动作。
总而言之，指针应按下列顺序动作：
1 蓝指针
2 桔红指针
3 黑指针
4 红指针
直线2 （A ）标出指针顺序。
| 型号表 |
| 型号 | 负载转矩（Nm） | 驱动转矩（Nm） | 电源电压（V） | 行程时间（S） |
| LKS118-05(A3-5S5) | 0.6 | 0.4 | 230 | - |
| LKS118-06(A3-5S6) | 0.6 | 0.4 | 230 | - |
| LKS118-03(A3-5S3) | 0.6 | 0.4 | 230 | - |
| LKS118-04(A3-5S4) | 0.6 | 0.4 | 230 | - |
| LKS131-18(B6-5S3) | - | - | - | - |
| LKS160-01(A5-5S1) | 2.5 | 0.8 | 230 | 5 |
| LKS160-03(A5-5S2) | 2.5 | 0.8 | 230 | 5 |
| LKS160-07(A5-12S1) | 3 | 1.5 | 230 | 12 |
| LKS160-09(A5-5S1S) | 2.5 | 0.8 | 230 | 5 |
| LKS160-22(A5-30S7) | 3 | 3 | 24 | 30 |
| LKS160-24(A5-30S7.1) | 3 | 3 | 110 | 30 |
| LKS160-25(A5-34S6) | 3 | 3 | 230 | 34 |
| LKS160-26(A5-34S1.2) | 3 | 3 | 230 | 34 |
| LKS160-37(A5-12S1) | 3 | 1.5 | 230 | 12 |
| LKS160-39(A5-5S4) | 2.5 | 230 | 5 | - |
| LKS160-40(A5-3S2) | 1.5 | 0.8 | 230 | 3 |
| LKS160-42(A6-45S13) | 3 | 3 | 230 | 45 |
| LKS160-44(A5-34S8.P1.1) | 3 | 3 | 230 | 34 |
| LKS160-55(A5-30S8.P2) | 3 | 3 | 230 | 30 |
| LKS160-59(A5-45S8.P4) | 3 | 3 | 230 | 45 |
| LKS160-63(A6-34S8.P) | 3 | 3 | 230 | 34 |
| LKS160-65(A5-38S8.P4.1) | 3 | 3 | 230 | 38 |
| LKS160-67(A5-30S8.P3) | 3 | 3 | 24 | 30 |
| LKS160-68(A5-34S8.P1.1) | 3 | 3 | 230 | 34 |
| LKS160-70(A5-5S8.P1) | 2.5 | 0.8 | 230 | 5 |
| LKS160-73(A5-3S4) | 1.5 | 0.8 | 230 | 3 |
| LKS160-75(A5-5S15) | 2.5 | 0.8 | 230 | 5 |
| LKS160-79(A5-12S2) | 3 | 1.5 | 230 | 12 |
| LKS160-02(B5-5S1) | 2.5 | 0.8 | 230 | 5 |
| LKS160-04(B5-5S2) | 2.5 | 0.8 | 230 | 5 |
| LKS160-08(B5-3S2) | 1.5 | 0.8 | 230 | 3 |
| LKS160-10(B5-5S1) | 2.5 | 0.8 | 230 | 5 |
| LKS160-12(B5-3S2) | 1.5 | 0.8 | 230 | 3 |
| LKS160-18(B5-5S2) | 3 | 3 | 230 | 34 |
| LKS160-19(B5-5S2.1) | 2.5 | 0.8 | 230 | 5 |
| LKS160-28(B5-5S3.2) | 2.5 | 0.8 | 110 | 5 |
| LKS160-36(B5-5S4) | 2.5 | 0.8 | 230 | 5 |
| LKS160-43(B6-34S13) | 3 | 3 | 230 | 34 |
| LKS160-50(B5-12S2) | 3 | 1.5 | 230 | 12 |
| LKS160-51(B5-5S4) | 2.5 | 0.8 | 230 | 5 |
| LKS160-52(B5-8S2) | 3 | 1.5 | 230 | 8 |
| LKS160-57(B5-12S8) | 3 | 1.5 | 230 | 12 |
| LKS160-60(B5-12S4) | 3 | 1.5 | 230 | 12 |
| LKS160-61(B5-5S6) | 2.5 | 0.8 | 230 | 5 |
| LKS160-69(B5-34S8.P1.1) | 3 | 3 | 230 | 34 |
| LKS160-71(B5-5S6.1) | 2.5 | 0.8 | 110 | 5 |
| LKS160-74(B5-5S4.9) | 2.5 | 0.8 | 230 | 5 |
| LKS160-76(B5-65S6.2) | 3 | 3 | 230 | 65 |
| LKS160-77(B5-5S8.P1) | 2.5 | 0.8 | 230 | 5 |
| LKS160-78(B5-30S10) | 3 | 3 | 230 | 30 |
| LKS170-06(A1-13S2) | 2.4 | 1.3 | 230 | 13 |
| LKS170-07(A1-5S2) | 2.4 | 1 | 5 | |
| LKS170-08(A1-5S3) | 1.2 | 1 | 230 | 5 |
| LKS170-02(B1-5S2) | 1.2 | 1 | 230 | 5 |
| LKS170-11(B1-13S2) | 2.4 | 1.3 | 230 | 13 |
| LKS170-12(B1-5S3) | 1.2 | 1 | 5 | |
| LKS210-08(A1-5S1) | 1.5 | 1.5 | 230 | 5 |
| LKS210-10(B1-5S1) | 1.5 | 1.5 | 230 | 5 |
| LKS210-21(B1-15S2) | 3 | 3 | 230 | 15 |
| LKS210-26(B1-7S1) | - | - | - | - |
