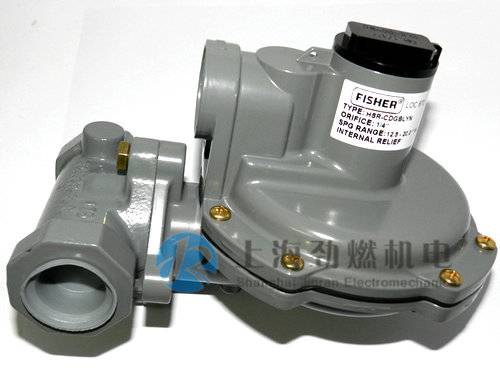

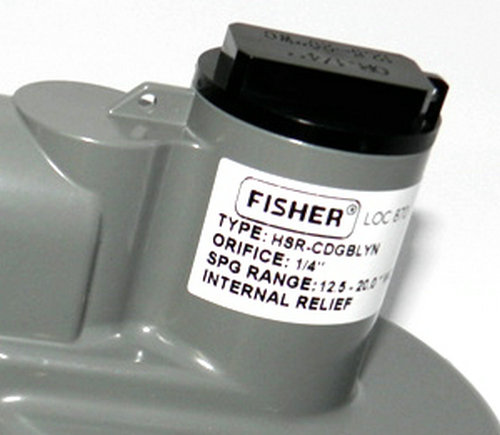

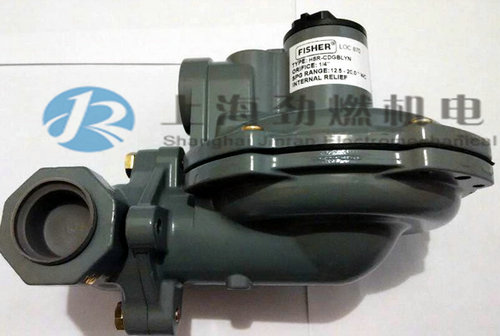

| 品牌：FISHER/费希尔 | 型号：HSR-CDGBLYN | 材质：铸铁 |
| 连接形式：螺纹 | 压力环境：高压 | 工作温度：常温 |
| 外形：微型 | 公称通径：25（mm） | 密封材料：nbr |
| 标准：美标 | 流动方向：单向 | 形态：蝶式 |
| 类型(通道位置)：直通 | 适用介质：石油液化气 | 规格：3/4寸 - 3/4寸,3/4寸 - 1寸,1寸 - 1寸 |
| 接口尺寸：1寸 | 出口压力：10mbar - 0.15bar | 入口压力最高：8.6bar(公斤) |
分3种规格，订货时请注明。
|
入口（螺纹） |
出口（螺纹） |
|
3/4" |
3/4" |
|
3/4" |
1" |
|
1" |
1" |
紧急状态：150 psig (10.3bar) (10公斤)最大运行压力见下表，订货时请注明。
|
内部孔径 英寸/mm |
最大入口运行压力 |
|
1/8 (3.2) |
125 psig (8.6 bar) |
|
3/16 (4.8) |
100 psig (6.9 bar) |
|
1/4 (6.4) |
60 psig (4.1 bar) |
|
3/8 (9.5) |
30 psig (2.1 bar) |
|
1/2 (13) |
20 psig (1.2 bar) |
允许出口压力
紧急状态： 25 psig (1.7 bar)
出口压力弹簧选择见下表，订货时请注明。
|
出口压力范围 |
弹簧型号 | 弹簧颜色 | 帽盖颜色 |
弹簧直径 英寸/mm |
弹簧长度 英寸/mm |
出厂压力设定 in w.c./mbar |
出厂流量设定 Nm3/h |
| 4-6"w.c. / 10-15 mbar | T14398T0012 | 橙色 | 黑色 | 0.062/1.57 | 3.40/86.4 | 5"w.c./12mbar | 50 |
| 6-8"w.c. / 15-20 mbar | T14399T0012 | 黄色 | 黑色 | 0.067/1.70 | 3.61/91.4 | 7"w.c./17mbar | 50 |
| 8-10"w.c. / 20-25 mbar | T14405T0012 | 黑色 | 黑色 | 0.067/1.70 | 3.71/94.0 | 9"w.c./22mbar | 50 |
| 10-12.5"w.c. / 25-31 mbar | T14400T0012 | 银色 | 黑色 | 0.072/1.83 | 4.10/104 | 11"w.c./27mbar | 50 |
| 12.5-20"w.c. / 31-50 mbar | T14401T0012 | 灰色 | 黑色 | 0.080/2.03 | 3.60/91.4 | 14"w.c./35mbar | 50 |
| 20-35"w.c. / 50-87mbar | T14402T0012 | 粉红 | 黑色 | 0.093/2.36 | 3.52/88.9 | 1psi/0.07bar | 50 |
| 1.25-2.2psig / 0.09-0.15 bar | T14403T0012 | 亮蓝 | 红色 | 0.105/2.67 | 3.66/94.0 | 2psi/0.14bar | 50 |
工作温度
-20° - 160°F (-29° - 71°C)
压力调节方式
螺纹旋转调节
材质
本体：铸铁
本体密封：丁晴橡胶 NBR
帽盖：ASA热塑塑料（提供紫外线防护）
调节螺丝：聚甲喹树脂
隔膜腔、弹簧腔、隔膜盘、孔板、阀柄：铝
膜片：丁晴橡胶 NBR
控制弹簧：钢镀锌
释放阀弹簧：不锈钢
释放口滤网：不锈钢
毛重
4磅 (2kg)
设计、测试、制造标准
ANSI B19.4 / CGA 6.18
