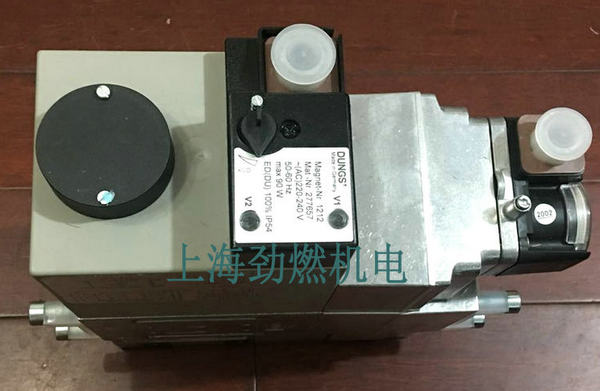

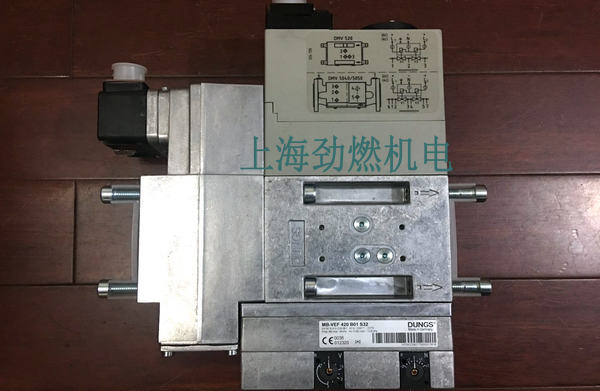

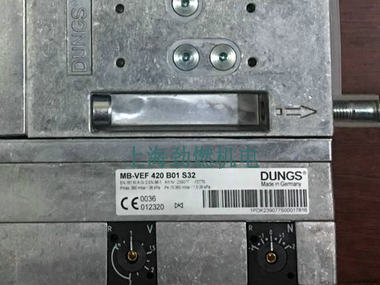

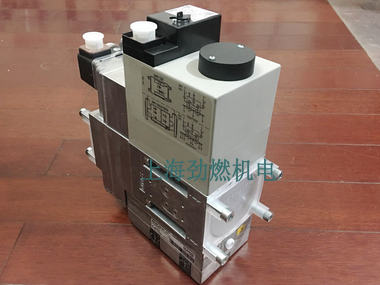

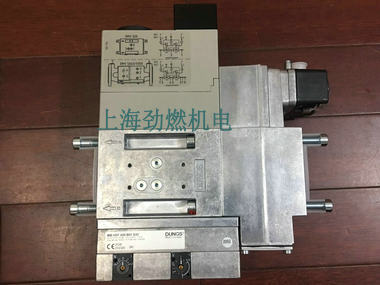

MB-VEF系列空气、燃气比例式多功能组合调节器
品牌:DUNGS(冬斯)
产地:德国
![](/uploads/allimg/201021/1-20102112124T21.jpg)
![](/uploads/allimg/201021/1-20102112125Y64.jpg)
产品介绍 |
DUNGS燃气多功能组合调节器MB-VEF...B01由污物沉积器,燃气-空气-组合调节器,阀门和压力监控器紧密组合而成。
-
污物沉积器:精滤器
-
符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
-
燃气和空气压力比例的高灵敏调节
-
运用符合DIN EN 88 A级2类要求的伺服-压力调节单元
-
在低压力差的情况下达到高流量值
-
比例值V=PBr/PL,比值0.75:1...3:1
-
可进行零点校正N
-
外置脉冲回路
-
可达干扰度N
-
按照ISO7/1,以管螺纹实现法兰连接。
-
通过有阀门检查系统、最低/最高压力监控器、压力极限器等,本组合系统可提供特殊的解决方案
|
型号表 |
型号 |
DN/Rp |
开启时间s |
入口压力 |
MB-VEF 407 B01 S10 |
Rp3/4 |
<1 |
5-100mbar |
MB-VEF 407 B01 S30 |
Rp3/4 |
<1 |
100-360mbar |
MB-VEF 412 B01 S10 |
Rp1-1/4 |
<1 |
5-100mbar |
MB-VEF 412 B01 S30 |
Rp1-1/4 |
<1 |
100-360mbar |
MB-VEF 415 B01 S10 |
Rp1-1/2 |
<1 |
5-100mbar |
MB-VEF 415 B01 S30 |
Rp1-1/2 |
<1 |
100-360mbar |
MB-VEF 420 B01 S10 |
Rp2 |
<1 |
5-100mbar |
MB-VEF 420 B01 S30 |
Rp2 |
<1 |
100-360mbar |
MB-VEF 425 B01 S10 |
Rp2-1/2 |
<1 |
5-100mbar |
MB-VEF 425 B01 S30 |
Rp2-1/2 |
<1 |
100-360mbar |
|
|
技术参数 |
额定内径 |
MB-VEF407B01
Rp1/2,3/4
|
MB-VEF412B01
Rp3/4,1,1-1/4
|
MB-VEF415/420B01
Rp1,1-1/4,1-1/2,2
|
MB-VEF425B01
Rp2
|
最大工作压力 |
至360mbar |
输入压力范围 |
MB-...VEFS10 Pa:5mbar至100mbar
MB-...VEFS30 Pa:100mbar至360mbar
|
操纵范围 |
PL:0.4mbar至100mbar |
燃烧器压力范围 |
PBr:0.5mbar至100mbar |
压力等级 |
PN 1 |
介质 |
1,2,3气体系列的燃气及其他中性气态介质 |
环境温度 |
-15oC到+70oC(在液化气设备中使用时,MB-VEF...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料) |
过滤 |
0.8mm网眼的筛分器,两层精密过滤器,交换过滤装置不须取下仪器。 |
压力监控器 |
可安装符合DIN EN 1854要求的型号GWA5,GWA2,NBA2,UEBA2。 |
伺服压力调节单元 |
压力调节器已经预压平衡,通过阀门V1在关机时保持密封状态,按照DIN EN 88 A级2组以及EN 12067-1燃气空气联合调节器的比例V可调,零点N可以校正以及带有炉膛压力接头。 |
比例调节范围V |
比例值V=PBr/PL,比值0.75:1...3:1 |
零点校正 |
可能 |
电磁阀V1 |
阀门符合DIN EN 161 A 级2类要求,快速开启,快速关闭。 |
电磁阀V2 |
阀门符合DIN EN 161 A 级2类要求,快速开启,快速关闭。 |
测试连接点 |
G1/8,符合DIN ISO 228,输入及输出法兰处,过滤器后的两边,阀门之间的两边,(压力监控器安装上可以部分取消测试连接点)。 |
燃烧器压力监控PBr |
接于阀门V2之后,压力监控器可装于转接装置一边。 |
脉冲及连接回路 |
按DIN ISO 228规定,对于燃烧器压力(PBr;燃气),鼓风压力(PL;空气),燃烧室压力(PF;燃烧,大气压)使用G1/8连接。脉冲及连接回路必须以刚才和PN1,DN4制成。脉冲及连接回路的冷凝水不得流入仪器。务必研读操作及安装说明。 |
电压/频率 |
交流电50-60Hz,220-230V,-15%+10%,优选电压,交流240V,交流110-120V,直流48V,直流24-28V |
电气连接 |
对阀门和压力监控器使用符合DIN EN 175 301-803插塞连接 |
启动时间 |
100%ED |
接触燃气部分的材料 |
外壳 |
压铸铝 |
隔膜,密封件 |
NBR基材料,硅橡胶 |
电磁传动装置 |
钢材,黄铜,铝 |
|
安装位置 |
垂直,磁体竖直向上。 |
|
包装方式:
单只纸包装。
附件:
安装法兰另购,并请说明需要法兰口径(根据上表“额定内径”选择)。
如需要更详细的说明,请来电索取。目前我公司有中文版、英文版和德文版。
