DMV-D/11 |
两个一级电磁阀无电流连接，快速启动，快速关闭。可通过阀门1（V1）上的主流量调节（D）来人工限定流过燃气量。DMV-D503/11的主流量调节装于阀门2（V2）上。
|
|

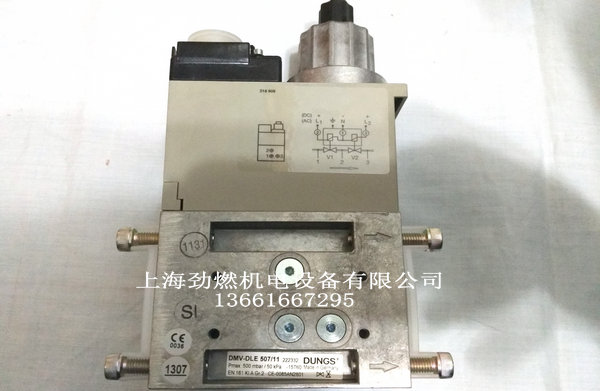

DMV-DLE/11 |
两个一级电磁阀无电流连接，慢速启动（L），快速关闭。阀门2（V2）上带快速提升范围的调节开启时间。可通过阀门1（V1）上的主流量调节（D）来人工限定流过燃气量。DMV-DLE503/11的主流量调节装于阀门2（V2）上。
|
|
最大工作压力 |
至500mbar |
|
压力等级 |
PN 1 |
|
电磁阀V1 |
阀门符合DIN EN 161 A级2类要求的电动切断阀。 |
|
电磁阀V2 |
阀门符合DIN EN 161 A级2类要求的电动切断阀。 |
|
关闭时间 |
小于1秒 |
|
开启时间 |
|
DMV-D.../11 |
<1S |
|
DMV-DLE.../11 |
在室温+20oC及无快速提升情况下大约20秒 |
|
|
快速提升 |
可调 |
|
主流量调节 |
|
对DMV-D.../11和DMV-DLE.../11可在V1上调节 |
|
对DMV-503/11可在V2上上调节 |
|
|
接触燃气部分的材料 |
|
外壳 |
铝、钢、不含有色金属 |
|
阀座密封 |
NBR基材料适合G260/1的燃气 |
|
|
环境温度 |
-15oC到+60oC |
|
安装位置 |
磁体垂直至水平位置 |
|
过滤 |
已经安装筛分器。为保护整个气道，我们建议在前端安装燃气过滤器。 |
|
测试连接点 |
G1/8，符合DIN ISO 228，V1之前两边，V1和V2之间，V2之后，输入及输出法兰处。压力监控器可安装于输入及输出法兰上。压力监控器安装可部分取消测量和点火燃气连接 |
|
点火燃气连接 |
点火燃气法兰G1/2，符合DIN ISO 228，可装于V1或V2之间的两边。 |
|
燃烧器压力监控PBr |
接于阀门V2之后，压力监控器GW...A2可装于侧面的转接器或法兰上。 |
|
电压/频率 |
交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V |
|
启动时间 |
100%ED |
|
电气连接 |
对阀门和压力监控器使用符合DIN EN 175 301-803插塞连接 |
|
终点触头 |
型号K01/1（按DIN检查），可装于V1或V2，DMV-503/11只装于V2上 |
